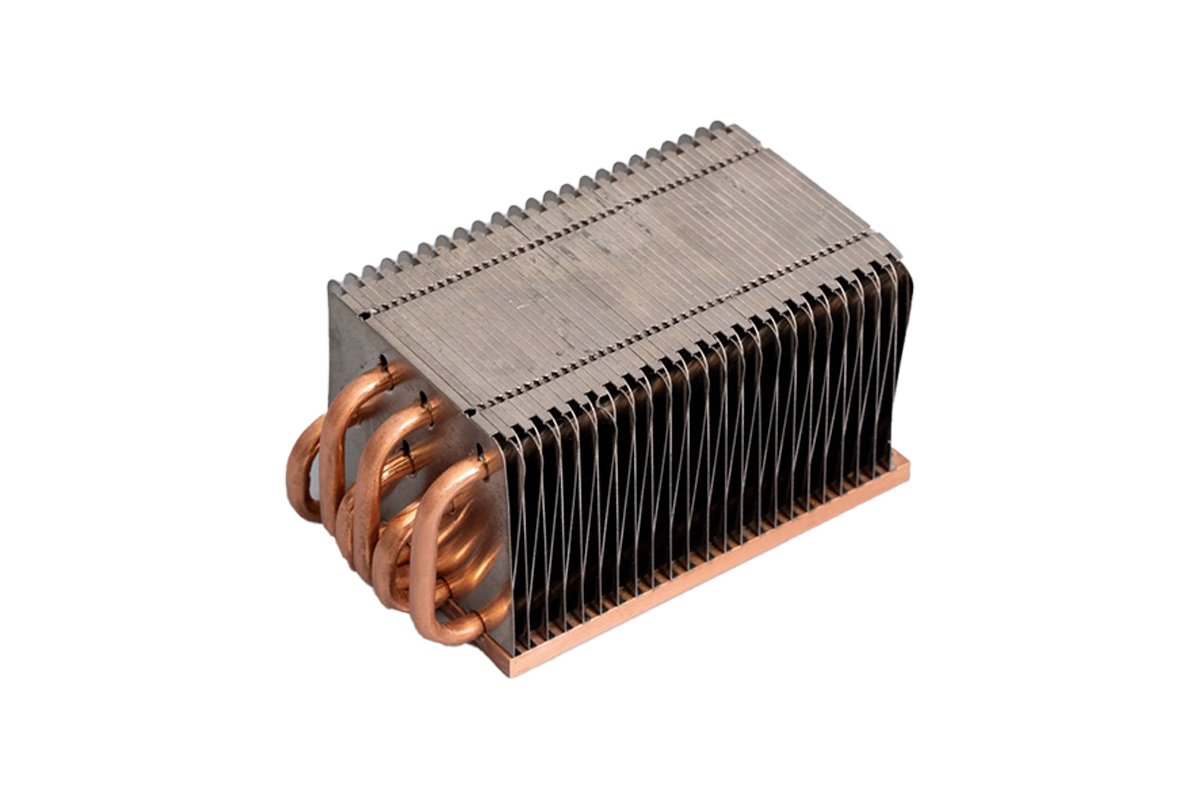

銅管ヒートシンク

銅管ヒートシンクは,高出力電子システムにおける熱伝達効率を高めるために設計された高度な熱管理ソリューションです。従来のヒートシンク構造に銅管（多くの場合ヒートパイプ）を組み込むことで,放熱性能を大幅に向上させます。

このタイプの冷却ソリューションは,パワーエレクトロニクス,AIサーバー,LED照明,通信機器,その他,従来の空冷や標準的なアルミニウム製ヒートシンクではもはや十分ではない高熱流束用途で広く使用されています。

銅管ヒートシンクとは何ですか？

銅管ヒートシンクは,金属製ヒートシンク（通常はフィン付きのアルミニウムまたは銅製のベース）と,埋め込まれた銅管またはヒートパイプを組み合わせたハイブリッド冷却装置です。

これらの銅管は非常に効率的な熱伝導体として機能し,熱源からフィン部分へ熱を迅速に伝達し,そこで熱は空気中に放散される。

熱工学において,この構造は以下とも密接に関連している。

• ヒートシンク銅管システム

• 銅管冷却ヒートシンクの設計

• パイプヒートシンクアセンブリ

銅管製のヒートシンクはどのように機能するのですか？

銅管ヒートシンクの動作原理は,主に3つの段階から成ります。

1. 熱吸収

電子部品（CPU,IGBTモジュール,電源装置など）によって発生した熱は,ヒートシンクのベースに伝達されます。

熱伝導性界面材料により,デバイスとヒートシンク間の効率的な接触が確保されます。

2. 銅管による熱伝達

埋め込まれた銅管（ヒートパイプ）は,熱を急速に吸収し,相変化による熱伝達によってそれを伝達する。

パイプ内部：

• 作動流体は高温側で蒸発する

• 水蒸気はより低温の領域へ急速に移動する。

• 熱は極めて低い熱抵抗で輸送される。

このプロセスは,標準的な金属伝導と比較して,熱拡散効率を大幅に向上させる。

3. 放熱

銅管から放熱フィンへと熱が放出される。

ヒートシンクは,自然対流または強制的な空気の流れによって周囲の空気に熱を放散する。高性能システムでは,ファンによって放熱効果が強化されることが多い。

銅管ヒートシンクの利点

高い熱伝導率

銅管は非常に速い熱伝導性を備えているため,高出力密度用途に最適です。

低い熱抵抗

ヒートパイプを使用することで,熱源とフィン構造間の熱抵抗が低減され,冷却効率全体が向上する。

効率的な熱拡散

熱はヒートシンク表面全体に素早く分散されるため,局所的な高温箇所が発生するのを防ぎます。

コンパクトで高性能なデザイン

銅管ヒートシンクは,比較的コンパクトな構造でありながら,優れた冷却性能を発揮します。

銅管ヒートシンクと従来型ヒートシンクの比較

標準的なアルミニウム製または銅製のヒートシンクと比較した場合：

• 従来のヒートシンクは金属伝導のみに依存する

• 銅管ヒートシンク → 伝導と相変化による熱伝達を組み合わせる

その結果,以下のようになります。

• より速い熱伝達

• 高熱負荷下での性能向上

• システムの安定性が向上しました

熱性能

銅管ヒートシンクの冷却性能は,設計,空気の流れ,および熱負荷条件によって左右される。

一般的な性能範囲：

• 自然対流：80W～500W

• 強制空冷：500W～2000W以上

実際のアプリケーションでは：

• 標準のヒートシンクでは,デバイスの温度が80℃～100℃に達する可能性があります。

• 銅管ヒートシンクは,システム条件,空気の流れ,熱設計にもよりますが,動作温度を50℃～75℃まで下げることができます。

このため,安定した温度制御を必要とする高性能電子システムに非常に適しています。

アプリケーション

銅管ヒートシンクは,効率的な熱管理が求められる産業分野で広く使用されています。

パワーエレクトロニクス

• IGBTモジュール

• インバーターとコンバーター

• 電源装置

• 産業用ドライブ

AIサーバーおよびコンピューティングシステム

高性能CPUとGPUは,安定した性能を維持するために効率的な放熱を必要とする。

LED照明

高出力LEDシステムは,過熱を防ぎ寿命を延ばすために銅管設計を採用している。

電気通信

基地局や,連続稼働を必要とする通信機器で使用される。

産業機器

自動化システム,制御ユニット,高出力電子機器に適しています。

カスタム銅管ヒートシンクソリューション

プロフェッショナルな熱ソリューションプロバイダーであるkingkaは,カスタム銅管ヒートシンクの設計および製造サービスを提供しています。

当社の能力には以下が含まれます。

• 熱シミュレーションと最適化

• 銅管（ヒートパイプ）統合設計

• CNC加工と精密製造

• アルミニウムまたは銅製のベース構造

• フィン構造のカスタマイズ

• プロトタイプの開発と量産

当社は,熱負荷,サイズ制約,および用途要件に基づいて,お客様が最適なパイプ式ヒートシンクソリューションを設計できるよう支援します。

Kingkaを選ぶ理由とは？

kingkaは,銅管ヒートシンクシステムをはじめとする高度な熱管理ソリューションの専門メーカーです。

当社の強み：

• 先進的なヒートパイプ統合技術

• 精密CNC加工能力

• 強力なエンジニアリング設計サポート

• カスタム製造（OEMおよびODM）

• 迅速なプロトタイピングと量産

• 厳格な品質管理システム

標準的なヒートシンク用銅管ソリューションが必要な場合でも,完全にカスタマイズされた高性能システムが必要な場合でも,当社は要求の厳しい用途向けに信頼性の高い熱ソリューションを提供できます。

よくある質問

銅管ヒートシンクとは何ですか？

銅管ヒートシンクは,埋め込まれた銅管またはヒートパイプを使用して,熱源と放熱フィン間の熱伝達効率を向上させる冷却装置です。

ヒートシンクに銅管を使う理由とは？

銅管（ヒートパイプ）は,熱伝達速度を大幅に向上させ,熱抵抗を低減するため,高出力用途においてより迅速かつ効率的な冷却を可能にする。

銅管ヒートシンクと通常のヒートシンクの違いは何ですか？

通常のヒートシンクは金属伝導のみに依存するのに対し,銅管ヒートシンクはヒートパイプを用いて相変化技術により熱を迅速に伝達するため,より優れた性能を発揮する。

銅管製のヒートシンクはどれくらいの熱に耐えられるのか？

設計や空気の流れにもよるが,銅管ヒートシンクは通常80Wから2000W以上の電力に対応できるため,高出力の電子システムに適している。

銅管ヒートシンクはどのような業界で使用されていますか？

これらは,パワーエレクトロニクス,AIサーバー,LED照明,通信システム,産業オートメーション機器などに幅広く使用されています。
